簡介：廣泛應用于構件提升、支撐、重力的平衡和代替精良的機械彈簧等。采用油路循環控制氣體排量的新結構生產，具有上升緩沖，到位輕的優良特點。 QD系列氣彈簧以高壓惰性氣體為動力，在整個工作行程中支承力是恒定...
在線詢價

詳細介紹

廣泛應用于構件提升、支撐、重力的平衡和代替精良的機械彈簧等。采用油路循環控制氣體排量的新結構生產，具有上升緩沖，到位輕的優良特點。 QD系列氣彈簧以高壓惰性氣體為動力，在整個工作行程中支承力是恒定的，這是優越于普通氣彈簧的特點，并具有安裝方便，使用安全無需保養等優點。

QD系列氣彈簧

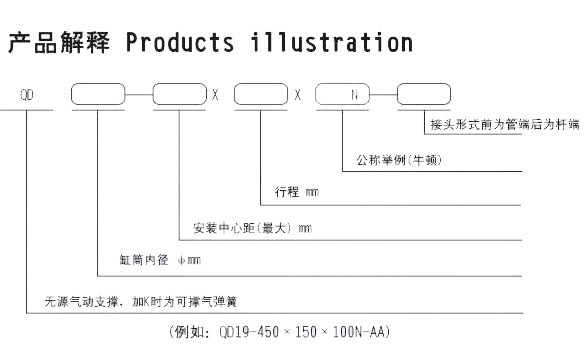

產品型號

型號	QD10	QD13	QD16	AD19	QD19A	QD25	QD25A
D(mm)	Ф12	Ф16	Ф18	Ф22	Ф22	Ф28	Ф28
D(mm)	Ф5	Ф6(Ф5)	Ф8	Ф10	Ф12	Ф14	Ф18
能生產的最大中心距L（mm）	300	400	600	800	900	1100	1100
能生產的最大行程S（mm）	120	150	250	400	500	600	600
能生產的最大舉力kgf(NX10)	10	25	50	80	130	160	200

QD系列氣彈簧技術參數 Technical parameters of Q D series pneumatic springs

型號 Model QD22	工作行程	舉例范圍	裝配孔中心距
型號 Model QD22	工作行程	舉例范圍	最大（mm）	最小（mm）
01	200	50N-900N	603	403
02	180		510	330
03	160		480	320
04	150		445	295
05	100		350	250
06	220		665	445
07	270		678	408
08	270		678	408
09	220		585	365
10	93		275	182
11	310		800	490
12	235		659	424
13	40		280	240
14	70		255	185
15	145		400	255
16	270		675	405
17	270		675	405
18	254		600	346
19	194		603	409
20	180		500	320
21	287		802	515
22	287		802	515

型號 QD28	工作行程	舉例范圍	裝配孔中心距
型號 QD28	工作行程	舉例范圍	最大（mm）	最小（mm）
01	200	200N-1900N	645	425
02	225		630	405
03	250		680	430
04	250		630	380
05	270		678	408
06	220		735	515
07	240		775	535
08	300		900	600
09	280		780	500
10	220		735	515
11	240		775	535
12	280		900	600
13	300		780	515
14	150		735	235
型號 Model QD18 QD15	工作行程	舉例范圍	裝配孔中心距
型號 Model QD18 QD15	工作行程	舉例范圍	最大(mm)	最小（mm）
01	194	50N-500N	603	409
02	82		225	143
03	200		640	440
04	180		467	280
05	155		405	205
06	110		325	215
07	255		603	348
08	182		514	332

QD系列氣彈簧現有（部分）規格一覽表

QD13

代號	t	S	Tgf(N×10)	接頭形式
01	110	30	2、57、10	AA、CC、AC
02	150	50	5、10、15	AA、AC
03	180	75	5、10、20	EF、FF
04	210	85	5、10、15、20	AA
05	250	90	5、10、20	AF、CC
06	300	110	5、10、20、25	AA、FF
07	340	120	5、10、20、25	CC、AA
08	360	140	5、10、15、30	AA、CC、AC
09	380	140	5、15、25	AA、CC、AC

QD16

代號	t	s	Tgf（N×10）	接頭形式
01	190	40	5	AA
02	210	50	30	AA/DD
03	250	70	10、20、25、30	AA/AD
04	300	100	40	AA/DA
05	340	110	45	AA
06	400	130	40	DD
07	480	180	45	DD
08	500	190	30	AA
09	580	220	50	DD
10	600	250	40	AA

QD19

代號	L	s	Kgf(N×10)	接頭形式
01	250	50	50	AB/BB
02	300	100	60	BB
03	340	100	70	BB
04	380	120	50	EF
05	420	130	55	AE
06	450	150	55	FF
07	480	160	75	GG/DD
08	605	200	55	BD
09	680	280	70	BD/DD
10	700	300	40	CC

QD25

代號	L	s	Kgf(N×10)	接頭形式
01	735	220	90	CC
02	775	240	120	GG
03	780	280	130	GG
04	900	300	120	AA
05	1000	350	90	CA
06	1100	350	90	AF

QD系列氣彈簧

說明：以上的規格只是公司上千種規格的一部分，只需提供max安裝(中心距)、行程、舉力及接頭形式均可另行設計制造，或來樣定貨，不另加價，接頭形式的組合不受限制; QD10系列為小型氣彈簧，尺寸規格不作羅列，均可根據客戶要求制作。 K可鎖氣彈簧(角調器) 可鎖型氣彈簧同時具備支撐、調節高度的功能，而且操作十分靈活，結構相對簡單，因此K系列可鎖氣彈簧在醫療設備、美容椅、辦公椅、家具、航空、豪華客車、娛樂休閑場所的吧椅等領域等到了廣泛地應用!其特點有：利用氣體的可壓縮性產生緩沖和動力，使用中增加舒適性和其他各部件的使用壽命。整個工作行程中舉力基本恒定，行程終端具有緩沖機構，避免構件損壞，舉升構件可實現任意位置停留。上下運動靈活自如，平衡，低噪音。使用環境溫度：-20℃~50℃.

不可剖析，嚴禁碰撞敲擊。

K系列氣彈簧規格一覽表
